language アン オーバーセンターコンプレッションラッチ は、トグル動作ジオメトリを使用して、パネル接合部、エンクロージャの蓋、またはアクセス ドア全体に圧縮クランプ力を生成する機械的固定デバイスです。ハンドルがピボット ポイントを超えて機械的自己保持状態に入ると、所定の位置にロックされます。
航空宇宙、防衛、輸送、食品加工、工業用筐体、海洋工学などの分野で使用されているオーバーセンター圧縮ラッチは、商用ハードウェアの中で最も多用途で信頼性の高い固定機構の 1 つです。その基本的な価値提案、つまり、制御された調整可能な圧縮の下で 2 つの合わせ面を引き寄せると同時に、補助的なハードウェアを使用せずに自動的にロックするという機能により、耐振動性、耐候性、またはパネル間のシールが必要な場合に頼りになるソリューションとなります。このガイドでは、メカニズムの仕組み、利用可能なタイプ、材料と仕上げのオプション、アプリケーションのガイダンス、および特定の要件に適したラッチの選択と取り付け方法について説明します。
オーバーセンターコンプレッションラッチの仕組み
オーバーセンター圧縮ラッチの動作原理は、トグル機構に根ざしています。トグル機構は、幾何学的な死点を通過し、その過程で自動ロックされるシステムに関係する機械工学の分野です。このメカニズムを理解すると、その信頼性と、その正しい仕様を決定する設計上の制約の両方が分かりやすくなります。
ラッチ本体は 1 つのパネル (通常はドア、蓋、またはアクセス ハッチ) に固定されています。フック、ステープル、またはキーパーが相手パネルまたはフレームに固定されます。ラッチ ハンドルを開位置まで引くと、ピボット ジオメトリにより、作動リンケージが中央のアクセス可能な側に配置されます。つまり、システムは自由に移動できます。ハンドルを押して閉じると、リンケージが中心点を通過し、フックがキーパーに係合し、ハンドルが中心を超えて継続的に移動すると、2 つのパネルが一緒に圧縮されます。重要な洞察は、完全に閉じた位置では、ラッチを開こうとして加えられる荷重は、ラッチを解放するのではなく、実際にクランプ形状を強化するということです。ラッチは、摩擦や補助スプリングだけではなく、メカニズムによって自動ロックされます。
オープンポジション
ハンドルが上がっており、リンケージが中央付近にあります。フックがキーパーから外れました。パネルは自由に切り離せます。
移行
ハンドルが押し下げられ、フックがキーパーに接触します。リンケージが中心点に近づいています。
オーバーセンター
リンケージが中心を横切る。圧縮が始まります。システムはセルフロックになります。
閉じてロックされた
ハンドルが完全に固定された状態。パネルが圧縮されています。振動や負荷に対して自己保持する機構。
発生する圧縮力は調整可能です。ほとんどのオーバーセンター圧縮ラッチには、ねじ付きフックまたはねじ付きキーパーが備わっており、これらを巻き付けたり巻き取ったりして、ドロー (閉じるときにパネルが一緒に引っ張られる量) を増減させることができます。正しい絞り調整が不可欠です。絞りが少なすぎるとシール圧力が不十分になります。多すぎると、過度の操作力が発生し、ガスケットの早期摩耗が発生し、パネル材料が損傷する可能性があります。
オーバーセンター圧縮ラッチは、摩擦ではなく幾何学的形状によって保持力を生成します。これが、振動、熱サイクル、および摩擦に依存するファスナーではとうの昔に破損していた数十年の使用を通じてグリップ力を維持する理由です。
オーバーセンターコンプレッションラッチの種類
このカテゴリには、さまざまなパネルの厚さ、圧縮要件、環境条件、セキュリティ レベルに適応した幅広い設計が含まれます。正しいタイプを選択することは、正しいサイズを選択することと同じくらい重要です。
標準トグルラッチ（オープンハンドル）
最も一般的な形式。地金のハンドルがピボットを中心に回転し、固定されたキーパー リングまたはバーにフックを掛けます。二次ロックはありません。アクセス速度が優先されるエンクロージャ、ツールボックス、フライトケース、および一般産業用途で広く使用されています。安全性が重要な用途向けに、シングルアクションまたはダブルアクション (開くには両手の操作が必要) バージョンが用意されています。
スイベルフック付きドローラッチ
回転フックを備えており、ハンドルを操作する前にキーパーから離れることができるため、摩耗が軽減され、完全に位置合わせされていないパネルの開口が簡単になります。スイベルの形状は、ドアとフレーム間のわずかなずれにも対応します。特に、負荷や熱膨張によって曲がる可能性がある大型のアクセス パネルに役立ちます。
ロック可能なオーバーセンターラッチ
南京錠の掛け金、シリンダー ロック バレル、または一体型キー操作ロックをラッチ ハンドルに組み込みます。ロックすると、どんなに力を加えてもハンドルは上がりません。セキュリティエンクロージャ、ユーティリティキャビネット、危険物保管庫、および圧縮シールとともに不正アクセス防止が必要なあらゆる用途に使用されます。
フラッシュ/凹型圧縮ラッチ
閉じたときにパネルの表面と同じ高さまたはその下に収まるように設計されており、ひっかかりの危険を防ぎ、空気抵抗を軽減します。ハンドルは凹んだポケットに折りたたまれており、ラッチを操作する前に指または工具で引き抜く必要があります。きれいな外形が必要とされる航空宇宙パネル、車両の車体、精密機器の筐体などで一般的です。
密閉型・ガスケット一体型ラッチ
耐候性、防塵性、または IP 定格のエンクロージャ向けに特別に設計されています。ラッチ本体には、同時成型または個別に取り付けられたエラストマーシールが含まれており、ラッチが閉じているときにフレームまたはパネル面を圧縮して環境バリアを形成します。電気エンクロージャ、屋外機器ハウジング、海洋用途に不可欠です。

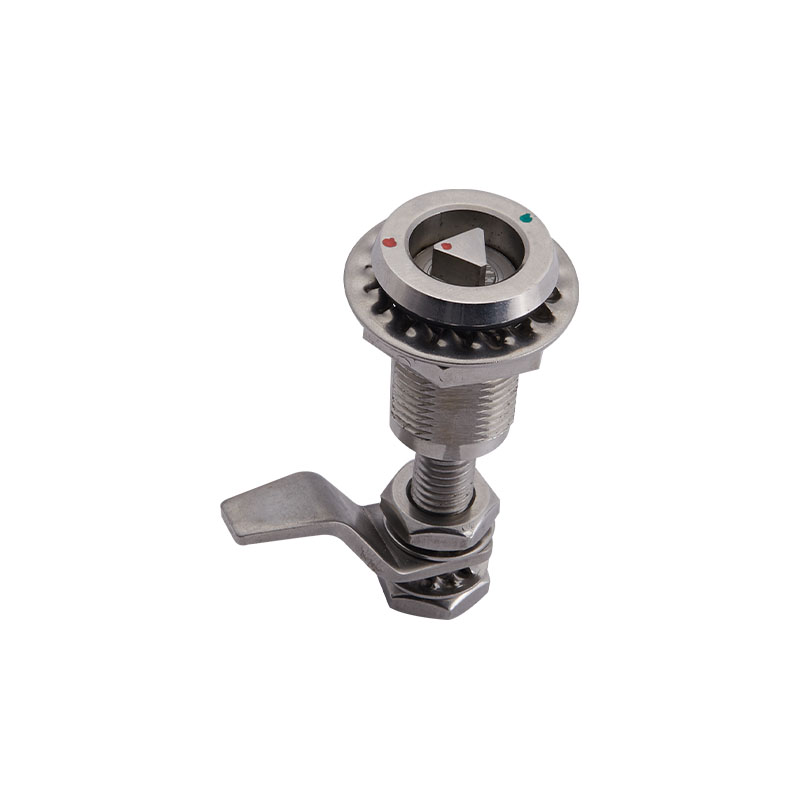

オーバーセンターアクションによるクォーターターン
1/4 回転ファスナーのパネル貫通の利点とオーバーセンターのセルフロック形状を組み合わせたハイブリッド機構です。ファスナーをパネルの穴に挿入し、90°回転させると、カムの作用によりパネルが圧縮されます。自動車の車体パネル、航空機のアクセス ドア、および工具不要の操作とフラッシュ フィットの両方が必要なラピッド サービス エンクロージャで広く使用されています。
耐久性の高い工業用トグル ラッチ
コンテナドア、工業用オーブン、圧力容器ハッチ、大型アクセスカバーなど、力のかかる用途向けに設計されています。強化されたピボット ピン、荷重を分散するための広いベース フットプリント、および 1,000 N を超える持続的な圧縮力に耐えるステンレス鋼または亜鉛合金構造が特徴です。厚いガスケットや大きなパネルのたわみに対応できるよう、ドロー調整範囲が広くなっています。
ワイヤートグルラッチ(ベイル式)
打ち抜き金属や鋳造金属ボディではなく、成形ワイヤーハンドルを使用しています。ワイヤ ベイルは、固体ラッチの完全な圧縮力が不要な用途に、より軽量で柔軟な代替手段を提供します。コスト、重量、耐食性が主な要因となる包装、食品容器、醸造容器、低負荷エンクロージャで一般的です。
オーバーセンターコンプレッションラッチの主な利点
- 01耐振動性 オーバーセンター形状により、ラッチが振動してもガタガタしたり、ゆっくりと開いたりすることがありません。バネ仕掛けのキャッチや摩擦クリップとは異なり、それを下回るとラッチが徐々に緩む可能性があるしきい値の力はありません。
- 02調整可能な圧縮 ネジ付きフックによるドロー調整により、コンポーネントを交換することなく、ガスケット、パネル材質、シール要件に合わせてクランプ力を調整できます。
- 03工具不要の操作 オーバーセンター圧縮ラッチのほとんどは、工具を使わずに手動で操作できます。これは、メンテナンス アクセス パネル、サービス ハッチ、および頻繁に開ける必要があるエンクロージャにとって重要です。
- 04シール性能 制御された一定の力でパネルを一緒に引っ張ることにより、ラッチは接合部全体でガスケットを均等に圧縮し、優れた耐候性、防塵性、および一部の用途では音響または熱シールを実現します。
- 05長寿命 この機構には可動部品 (通常はピボット ピン、ハンドル本体、フック) がほとんどなく、その結果、ほとんどの環境で最小限のメンテナンスで信頼性の高い耐用年数が長くなります。
- 06広い負荷範囲 数十ニュートンの圧縮に耐えるワイヤー ベイラッチから、2,000 N を超える持続力に耐えられる頑丈な工業用トグル ラッチまで、このカテゴリは膨大な範囲の荷重要件に及びます。
業界別のアプリケーション
航空宇宙
アクセス パネル、アビオニクス ベイ、貨物ドア、エンジン カウリング。空力プロファイルを最小限に抑えるために、フラッシュおよびクォーターターンのバリエーションが主流です。
輸送と物流
トラックのボディパネル、冷蔵コンテナのドア、機器ロッカー、工具箱の蓋。耐振性と耐候性シールが主な要件です。電気エンクロージャ
IP 定格の開閉装置パネル、制御盤のドア、接続箱のカバーなど、長年の使用にわたって塵や湿気の排除を維持する必要があります。
食品加工
ステンレス鋼の衛生的な筐体、業務用オーブンのドア、および頻繁な洗浄、耐食性、確実な密封が必要な食品保存容器。海洋
最大限の耐食性と高振動の塩水環境での確実な閉鎖を必要とする船舶のハッチ カバー、ロッカーの蓋、およびアクセス パネル。
AV & フライトケース
計器ケース、フライトケース、および放送機器のハウジングでは、開閉サイクルが繰り返されるため、二次留め具なしで確実に保持できることが求められます。
産業機械
生産機械のガードパネル、アクセスハッチ、メンテナンスカバー。工具を使わずにアクセスする必要があるが、不正な開封は防止できる必要があります。
自動車
ボンネット ラッチ、トノ カバー、レーシング ボディワーク、実用車収納パネル。空力面の突起を避けるには、フラッシュ バリアントが推奨されます。
医療機器
機器のハウジング、滅菌室のドア、および診断機器のエンクロージャでは、洗浄性、確実な密閉性、および高いサイクル数にわたる信頼性の高い性能が必要とされます。
材質と仕上げのオプション
オーバーセンター圧縮ラッチの材質と表面仕上げによって、耐食性、強度、動作温度範囲、重量、食品との接触や医療用途などの規制環境への適合性が決まります。
スチール(亜鉛メッキ)
ステンレス鋼(316)
亜鉛合金(ダイカスト)
三大素材を超えて、 ナイロンとガラス入りポリマー ラッチは、非導電性、耐薬品性 (特に酸や溶剤に対する)、または軽量化が必要な用途に利用できます。 アルミニウム合金 ラッチは優れた強度対重量比と良好な耐食性を備えているため、航空宇宙および軽量輸送用途で一般的です。 電気泳動 (E コート) および粉体塗装 スチール製ラッチは、炭素鋼のコスト上の利点を維持しながら、標準の亜鉛メッキを大幅に超えて耐食性を拡張します。
大量の生産数量を指定する前に、必ずサンプル ラッチを注文してください。サンプル ラッチを実際のパネル アセンブリに取り付け、ドローを目的のガスケット圧縮値に調整し、少なくとも 50 回の開閉サイクルを完了して、機構がスムーズに動作し、パネルが必要なシールを実現し、ハンドルの位置が実際の作業環境でオペレータが人間工学的にアクセスできることを確認します。
インストールガイド
オーバーセンター圧縮ラッチが確実に機能するには、正しい取り付けが不可欠です。オーバーセンター ラッチの現場での故障のほとんど (早期摩耗、不適切なシール、意図しない開口) は、製品の欠陥ではなく、取り付けミスに起因することが考えられます。
- 01ラッチ本体の位置を決めます メーカーの穴あけテンプレートを使用して、ラッチ本体をドア、蓋、またはアクセス パネルに取り付けます。フックの軸がパネルの端に対して垂直であること、および開位置と閉位置の両方でハンドルが障害物を避けるようにラッチが配置されていることを確認します。穴の精度を確保するために、可能な場合はボール盤またはガイドを使用してください。
- 02必要に応じてバッキングプレートを取り付けます 1.5 mm より薄いパネル、または柔らかい素材 (アルミニウム、GRP、プラスチック) で作られたパネルの場合は、取り付け穴の後ろに強化バッキング プレートを取り付けて、クランプ荷重を分散します。ラッチの設置面積の少なくとも 4 倍の領域に荷重を分散できるサイズのステンレス鋼または亜鉛メッキのバッキング プレートを使用します。
- 03キーパー/ステープルを取り付ける ラッチ本体を正しく配置したら、ラッチを閉じ、相手フレームまたはパネルにキーパーの位置をマークします。キーパーはフックの中心線に合わせる必要があります。固定ボルトが仕様のトルクで締め付けられていることを確認して、キーパーを取り付けます。多くのキーパーには、最初の取り付け後に位置を微調整できるように、スロット付きの固定穴が付いています。
- 04ドローを調整する ラッチを閉じるとパネルまたはガスケットが指定の寸法に圧縮されるまで、アジャスターにフックをねじ込みまたはねじ込みます。ラッチは、手でしっかりと、ただし過剰ではない圧力で閉じる必要があります。ハンドルを閉じるのに工具や並外れた力が必要な場合は、力を減らしてください。ラッチが閉じているときにパネルが目に見えて動く場合は、ドローを増やしてください。セットしたらアジャスターをロックナットで固定します。
- 05シール性能の検証 密閉されたエンクロージャの場合は、ガスケットの圧縮を視覚的に確認するか (ガスケットが全周にわたって均等に圧縮されていることを確認する)、または複数の点で隙間ゲージを使用して定量的に確認します。 IP 定格エンクロージャの場合は、浸水テストまたは圧力減衰テストを実行して、ラッチが取り付けられ正しく調整された状態で指定された保護定格が達成されていることを確認します。
- 06ファスナーロックを適用する すべてのラッチ取り付けボルトとドローアジャスターのロックナットにネジロック剤 (中強度のロックタイト 243 など) を塗布します。高振動環境では、一次取り付けボルトとして Nordlock または鋸歯状フランジ ファスナーを検討してください。将来のメンテナンスの参照のために、最終的な描画設定をアセンブリ記録に文書化します。
メンテナンスとトラブルシューティング
オーバーセンター圧縮ラッチは最小限のメンテナンスしか必要としませんが、特にサイクル数が多い環境、粉塵や腐食物にさらされる環境、または極端な温度の環境では、定期的な検査の恩恵を受けます。
日常的な注油
通常の状態では 6 ～ 12 か月ごとに、高頻度の用途では 1,000 ～ 2,000 動作サイクルごとに、軽い機械油または乾性潤滑剤をピボット ピンとフックのネジ山に塗布してください。粉塵の多い環境では、ピボットの摩耗を促進する微粒子汚染を引き寄せるため、多量のグリースを使用しないでください。食品加工または製薬環境では、食品との偶発的な接触に対して承認された NSF H1 定格の潤滑剤のみを使用してください。
ドロー調整チェック
ガスケットは時間の経過とともに、特に取り付け後の最初の数週間は圧縮してクリープします。サービスの最初の 1 か月後、およびその後は毎年、抽選調整を再確認します。引出しが不十分になった兆候としては、ラッチを閉めたときにパネルがガタガタする、天候の悪化やほこりの侵入、パネルが完全に圧縮される前にラッチ ハンドルの移動量が著しく増加するなどがあります。
一般的な障害モードと解決策
ラッチが閉じたままになりません: 通常、ドローが不十分、キーパーが磨耗している、またはフックが曲がっていることが原因で発生します。まずドローを増やします。問題が解決しない場合は、フックとキーパーに磨耗や変形がないか点検してください。 過剰な閉止力： ドローを減らします - ラッチが過度に圧縮されています。極端な場合には、ガスケットのクリープによってパネルのギャップが実質的に増加し、絞りの削減が必要かどうかを確認します。 閉じた位置でハンドルが振動する: ラッチが中心点の非常に近くで動作していることを示します。ドローをわずかに増やして中心を越えて移動します。 ピボットの腐食: 海洋または屋外環境では、定期的にピボットを真水で洗い流し、再潤滑してください。腐食がひどい場合は、ピボット ピンを交換してください。ほとんどの高品質ラッチは、これを保守部品として提供しています。
よくある質問
Q オーバーセンター ラッチとドロー ラッチの違いは何ですか?
これらの用語はしばしば同じ意味で使用されますが、技術的な違いがあります。中央上のラッチはすべて、2 つのパネルを一緒に描画するという点で描画ラッチです。ただし、すべての描画ラッチが中央上にあるわけではありません。基本的なドローラッチは、幾何学的な死点を通過せずに張力を保持し、バネ力または二次キャッチに依存して閉じたままにすることができます。オーバーセンター ラッチは、特にトグル ジオメトリの中心を通過し、保持のためにバネ力に依存することなく幾何学的に自動ロックします。オーバーセンター ラッチは耐振動性が高く、耐用年数にわたって保持性能がより安定しています。
Q オーバーセンター圧縮ラッチはどのくらいの圧縮力を生成できますか?
これは製品範囲によって大きく異なります。パッケージ上の小さなワイヤー ベイル ラッチは、50 ～ 150 N の圧縮力を発生させる可能性があります。機器のエンクロージャやフライト ケース用の標準的な中耐久トグル ラッチは、通常 200 ～ 600 N を発生します。コンテナ ドア、オーブン ドア、圧力容器ハッチ用の高耐久工業用トグル ラッチは、1,000 ～ 3,000 N 以上を発生する可能性があります。特定のラッチ モデルについてメーカーが公表している定格引張力を常に確認し、それがアプリケーションのガスケット圧縮力の計算に適切であることを確認してください。
Q オーバーセンター圧縮ラッチは曲面または非平面でも使用できますか?
標準のオーバーセンター ラッチは、フラット パネル アプリケーション向けに設計されています。ただし、スイベル フックのバリエーションと調整可能なキーパー ジオメトリを備えたドロー ラッチは、軽度のパネルの曲率や角度のずれ (設計に応じて通常は最大 5 ～ 10 度) に対応できます。著しく曲面の場合は、球面または自動調心キーパーを備えた専門のファスナーを指定する必要があります。設計を完成させる前に、必ず実際の形状で試しフィットしてください。
Q オーバーセンター圧縮ラッチではどのような IP 定格を達成できますか?
密閉されたエンクロージャの IP 定格は、ラッチ自体によって決まるのではなく、ガスケット、フレームとパネルの接合部の設計、およびラッチによって加えられる圧縮力によって決まります。正しく指定された連続周囲ガスケットと中央ラッチ上の適切で均等に分散された圧縮により、IP54、IP65、IP66、および IP67 の定格は、生産エンクロージャで日常的に達成可能です。 IP68 (連続浸漬) には、より特殊なシール設計が必要ですが、適切に指定されたラッチとガスケットを使用することで達成可能です。最終的なアセンブリ定格は、コンポーネントの仕様のみから計算するのではなく、IEC 60529 に準拠した型式テストによって常に検証してください。
Q オーバーセンターラッチの引き抜き力とガスケットの圧縮圧力を変換するにはどうすればよいですか?
ラッチの引き抜き力 (N) とガスケットの圧縮圧力 (kPa または psi) の関係は、ガスケットの断面積と荷重を分担するラッチの数によって異なります。ガスケットのメーカーは、プロファイルのリニア メートルあたりの圧縮力の数値を公表しており、これにガスケットの全周を乗算すると、必要な合計力が求められます。これをラッチの数で割ると、ラッチごとに必要な引抜力が求められます。パネルのたわみ、位置合わせの公差、ガスケットの経年劣化を考慮して、最小計算値より 20 ～ 30% の安全マージンを設けてください。
Q オーバーセンター圧縮ラッチは食品加工環境に適していますか?
はい - ステンレス鋼 316 グレードのオーバーセンター ラッチは、食品および飲料の加工、医薬品製造、および商業用ケータリング機器で広く使用されています。衛生的な用途の場合は、滑らかな外形、露出したネジ山がなく、食品残留物が閉じ込められる可能性のある隙間がなく、施設内で使用される洗浄剤や消毒剤に適合する表面を備えたラッチを指定してください。一部のメーカーは、EHEDG (欧州衛生工学設計グループ) または 3-A 衛生基準ガイドラインに準拠するように特別に設計されたラッチを製造しています。これらは、食品と接触する隣接用途向けに指定する必要があります。
適切な用途に適したラッチ
オーバーセンター圧縮ラッチは、安全を維持するために摩擦、バネ張力、またはオペレーターの勤勉さに依存しないため、まさに要求の厳しい用途に適しています。幾何学形状が保証です。中心を超えると、この機構は振動、熱の動き、持続的な負荷に対して自己保持されます。そのため、包装容器の低コストのワイヤー ベイラッチに見られるのと同じ基本原理が、航空宇宙用のアクセス パネル、船舶用ハッチ、および高圧産業用エンクロージャーの固定にも信頼されています。
正しい仕様を作成するには、圧縮力の要件、動作環境との材料の適合性、サイクル寿命の予測、および寸法の制約に細心の注意を払う必要があります。これらのパラメータを正しく設定し、設置中に絞りを正しく調整するために時間をかけてください。そうすれば、オーバーセンター圧縮ラッチは、単純な締結システムをすぐに無効にしてしまうような状況でも、信頼性が高く、メンテナンスを最小限に抑えたサービスを長年にわたって提供できます。
